ที่ ตลาดพลาสติกฉีดขึ้นรูป เป็นหนึ่งในกลุ่มการผลิตที่ใหญ่ที่สุดในเศรษฐกิจโลก มีมูลค่าประมาณ 385 พันล้านดอลลาร์สหรัฐในปี 2566 โดยคาดว่าจะมีมูลค่าถึง 510–530 พันล้านดอลลาร์ภายในปี 2573 โดยมีอัตราการเติบโตต่อปีประมาณ 4.5–5.0% การฉีดขึ้นรูปคิดเป็นประมาณ 32% ของการแปรรูปพลาสติกทั่วโลกโดยปริมาตร ซึ่งมากกว่าวิธีการขึ้นรูปเดี่ยวอื่นๆ และเข้าถึงได้แทบทุกประเภทผลิตภัณฑ์ ตั้งแต่ส่วนประกอบยานยนต์และอุปกรณ์ทางการแพทย์ ไปจนถึงอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค บรรจุภัณฑ์ และฮาร์ดแวร์การก่อสร้าง
ที่ geographic center of global injection molding production is East Asia, with China alone accounting for an estimated 35–40% of world output by volume. Chinese manufacturers range from high-volume commodity molders producing simple parts in large runs to sophisticated precision molders serving automotive, medical, and electronics OEMs with tight dimensional tolerances and full quality management systems. Europe — Germany, Italy, and the Czech Republic in particular — leads in toolmaking precision and process engineering for high-complexity applications. North American molding capacity is concentrated in automotive supply chains in the Midwest and medical device manufacturing clusters in the Northeast and upper Midwest.
ที่ five end-use sectors driving the largest share of injection molding demand are packaging (approximately 26% of volume), automotive (20%), construction (16%), electronics (14%), and medical/healthcare (10%). Medical device molding is the fastest-growing segment by value, driven by aging demographics, increasing device complexity, and the shift to single-use disposable components — a shift that creates high-volume, recurring demand for molded parts in materials ranging from commodity polypropylene to engineering-grade PEEK and medical-grade silicone.

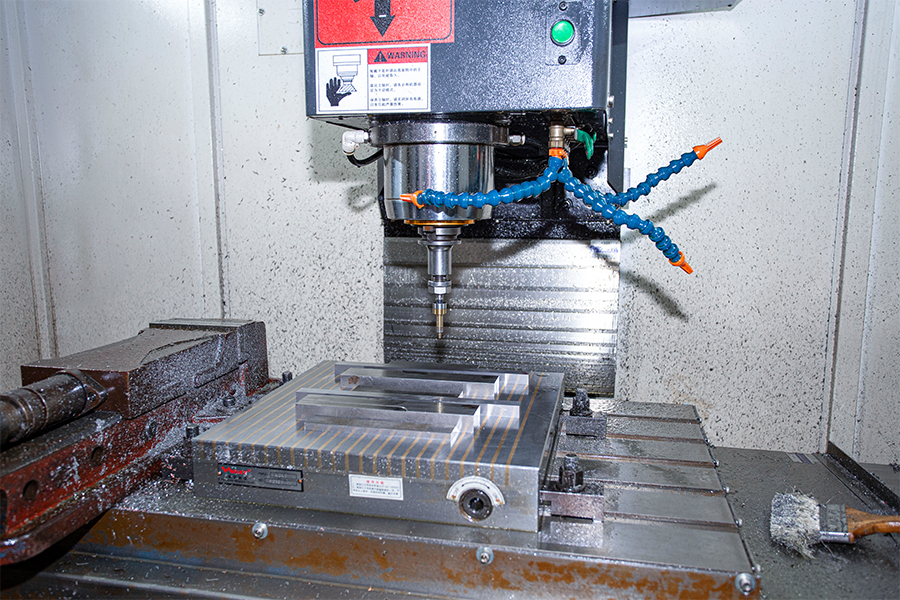

ต้นทุนเครื่องมือคือการลงทุนล่วงหน้าที่สำคัญที่สุดในโครงการฉีดขึ้นรูป และเป็นตัวเลขที่บ่อยที่สุดเป็นตัวกำหนดว่าการออกแบบจะนำไปใช้ได้ในเชิงพาณิชย์ในปริมาณการผลิตที่กำหนดหรือไม่ แม่พิมพ์ฉีดพลาสติกราคาเท่าไหร่ ขึ้นอยู่กับขนาดชิ้นส่วน ความซับซ้อนทางเรขาคณิต จำนวนฟันผุ เกรดเหล็ก และไม่ว่าจะผลิตในประเทศหรือนอกชายฝั่ง
เป็นกรอบอ้างอิงการทำงาน:
ที่ largest single cost drivers in tooling are cavity count (each additional cavity adds machining time, material, and fitting labor), side actions and lifters (mechanical features that release undercuts add significant complexity), hot runner systems (heated manifold and gate systems that eliminate cold runners and sprue cost $5,000–$30,000 per drop depending on complexity), and surface finish requirements — texturing and polishing to optical or high-gloss standards can add $2,000–$10,000 to a tool that would otherwise be straightforward.
จุดสำคัญที่มักพลาดไปในการหารือเรื่องต้นทุน: ต้นทุนตัดจำหน่ายต่อชิ้นส่วน — ต้นทุนเครื่องมือทั้งหมดหารด้วยปริมาณการผลิต — มีความเกี่ยวข้องมากกว่าจำนวนเครื่องมือสัมบูรณ์มาก เครื่องมือมูลค่า 50,000 ดอลลาร์สหรัฐฯ ที่ผลิตชิ้นส่วน 500,000 ชิ้นจะเพิ่มต้นทุน 0.10 ดอลลาร์/ชิ้น ผลิต 10,000 ชิ้น เพิ่ม $5.00/ชิ้น ที่ปริมาณน้อย ต้นทุนเครื่องมือต่อชิ้นส่วนมักจะสูงกว่าต้นทุนวัสดุและแม่พิมพ์รวมกัน ซึ่งเป็นเหตุผลว่าทำไมทางเลือกระยะสั้น (เครื่องมือแบบอ่อน เครื่องมือที่พิมพ์ 3 มิติ ต้นแบบที่กลึงด้วยเครื่องจักร) จึงมีเหตุผลเชิงเศรษฐศาสตร์ต่ำกว่าเกณฑ์ปริมาณที่กำหนด
พื้นผิวการฉีดขึ้นรูป ได้รับการระบุโดยใช้ระบบการให้เกรดที่เป็นมาตรฐาน โดยทั่วไปคือมาตรฐานการตกแต่ง SPI (Society of the Plastics ในdustry) ในอเมริกาเหนือและมาตรฐาน VDI 3400 ในยุโรปและเอเชีย ทั้งสองระบบจัดการกับช่วงคุณภาพพื้นผิวที่เท่ากัน แต่ใช้สเกลต่างกัน และไม่สามารถเปลี่ยนแปลงได้โดยตรงหากไม่มีการอ้างอิงการแปลง
ที่ SPI system runs from A-1 (highest gloss, mirror finish) through to D-3 (coarse matte, heavy texture). The grades and their typical applications:
นอกเหนือจากการตกแต่งพื้นผิวเหล็กแล้ว พื้นผิวชิ้นส่วนที่ได้จะได้รับผลกระทบจากการเลือกใช้วัสดุ อุณหภูมิหลอมเหลว ความเร็วในการฉีด และอุณหภูมิของแม่พิมพ์ ผิวเคลือบมันเงาสูงต้องใช้อุณหภูมิแม่พิมพ์ที่สูงขึ้น (ซึ่งปรับปรุงการจำลองพื้นผิวเหล็กขัดเงา) ความเร็วในการเติมช้าลง (ซึ่งช่วยลดหมอกควันที่เกิดจากแรงเฉือน) และวัสดุที่มีความหนืดหลอมเหลวต่ำและการไหลที่ดี ABS และ PC/ABS ผสมผสานพื้นผิวที่มีความมันเงาได้ดี เกรดที่เติมแก้วจะสร้างพื้นผิวที่ไม่มีการขัดเงาบนเหล็กมากนัก เนื่องจากเส้นใยแก้วจะยื่นออกมาเล็กน้อยเมื่อเรซินหดตัวรอบๆ ในระหว่างการทำความเย็น
พื้นผิว — ไม่ว่าจะโดยการกัดด้วยกรด (เทคโนโลยีแม่พิมพ์และระบบที่เทียบเท่า) หรือ EDM (การตัดเฉือนด้วยไฟฟ้า) จะต้องระบุด้วยมุมร่างที่เพียงพอเพื่อให้ชิ้นส่วนดีดออกโดยไม่มีรอยลาก กฎมาตรฐานก็คือ ระยะร่างเพิ่มเติม 1° ต่อความลึกพื้นผิว 0.025 มม — พื้นผิวลายหนังลึกที่ต้องการการร่าง 3° หรือมากกว่าบนพื้นผิวที่มีพื้นผิวหนักเพื่อป้องกันการฉีกขาดของพื้นผิวในระหว่างการดีดออก
รอยไหม้ในการฉีดขึ้นรูป ปรากฏเป็นสีน้ำตาลเข้ม สีดำ หรือรอยไหม้เกรียมบนพื้นผิวชิ้นส่วน โดยทั่วไปจะเป็นจุดสุดท้ายที่จะเติมเข้าไปในโพรงหรือในตำแหน่งที่อากาศที่ติดอยู่ไม่สามารถหลบหนีออกมาได้ ข้อบกพร่องเหล่านี้เป็นหนึ่งในข้อบกพร่องในการฉีดขึ้นรูปที่พบบ่อยที่สุดและเป็นหนึ่งในข้อบกพร่องที่ให้ความรู้มากที่สุด เนื่องจากตำแหน่งของข้อบกพร่องดังกล่าวจะเปิดเผยข้อมูลเฉพาะเกี่ยวกับรูปแบบการไหลและสภาพการระบายอากาศของเครื่องมือ
ที่ most common mechanism behind burn marks is the เอฟเฟกต์ดีเซล : เมื่อส่วนหน้าหลอมละลายเคลื่อนผ่านโพรงและอัดอากาศที่อยู่ข้างหน้า อากาศจะร้อนขึ้นแบบอะเดียแบติก ซึ่งเป็นกลไกเดียวกับการจุดระเบิดด้วยการอัดของเครื่องยนต์ดีเซล หากอากาศอัดไม่สามารถระบายผ่านช่องระบายอากาศก่อนที่ส่วนหน้าหลอมเหลวจะไปถึง อุณหภูมิของอากาศจะสูงขึ้นเป็น 300–400°C หรือสูงกว่า ซึ่งเพียงพอที่จะย่อยสลายและเผาเทอร์โมพลาสติกทางวิศวกรรมส่วนใหญ่ได้ รอยไหม้จะเกิดขึ้นในตำแหน่งที่แน่นอนที่ช่องอากาศติดอยู่
การฉีดขึ้นรูประยะสั้น — หรือที่เรียกว่าการฉีดขึ้นรูปแบบปริมาณต่ำหรือแบบสะพาน — หมายถึงการดำเนินการผลิตโดยทั่วไปตั้งแต่ไม่กี่ร้อยถึง 10,000–25,000 ชิ้นส่วน โดยใช้เครื่องมือที่ออกแบบมาโดยเฉพาะเพื่อลดต้นทุนล่วงหน้าแทนที่จะเพิ่มอัตรารอบและอายุการใช้งานให้สูงสุด ใช้พื้นที่การผลิตระหว่างการพิมพ์ 3D (ประหยัดต่ำกว่า ~100 ชิ้นส่วนสำหรับรูปทรงที่ซับซ้อน) และการฉีดขึ้นรูปการผลิตเต็มรูปแบบ (ประหยัดมากกว่า 25,000–50,000 ชิ้นส่วนสำหรับการใช้งานส่วนใหญ่)
ที่ enabling technologies for short-run injection molding are aluminum tooling, rapid machined tooling in soft steel (P20 pre-hardened), and resin or composite tooling for very short pilot runs. Aluminum mold tools can be machined 5–10x faster than hardened steel equivalents, reducing tool lead time from 8–14 weeks to 2–5 weeks and cutting tool cost by 40–70%. The trade-off is shot life: aluminum tooling typically supports 5,000–50,000 shots depending on the material molded (abrasive glass-filled grades reduce aluminum tool life significantly), compared to 500,000–2,000,000 shots for hardened steel production tooling.
การขึ้นรูปแบบระยะสั้นเป็นทางเลือกที่ถูกต้องสำหรับ: การตรวจสอบความถูกต้องของตลาดก่อนตัดสินใจใช้เครื่องมือการผลิตเต็มรูปแบบ; การผลิตสะพานในขณะที่กำลังผลิตเครื่องมือการผลิตแบบใช้ตะกั่วยาว ชิ้นส่วนทดแทนสำหรับผลิตภัณฑ์รุ่นเก่าที่ความต้องการทั้งหมดไม่ได้สะท้อนถึงการลงทุนด้านเครื่องมือหนัก และปริมาณการทดลองทางคลินิกหรือตามกฎระเบียบในการพัฒนาอุปกรณ์ทางการแพทย์ที่มีการเปลี่ยนแปลงการออกแบบก่อนที่จะได้รับการอนุมัติขั้นสุดท้าย
ที่ key process discipline in short-run molding is การออกแบบสำหรับเครื่องมืออลูมิเนียม : หลีกเลี่ยงมุมภายในที่แหลมคมมาก (ความเข้มข้นของความเครียดในอลูมิเนียมจะเป็นผลสืบเนื่องมากกว่าในเหล็กชุบแข็ง) ลดการกระทำด้านข้างให้เหลือน้อยที่สุด (การกระทำแต่ละอย่างคือพื้นผิวสึกหรอ) และการออกแบบมุมร่างที่เหมาะสมตั้งแต่เริ่มแรก แทนที่จะพยายามปรับใหม่ ชิ้นส่วนที่ได้รับการออกแบบโดยคำนึงถึงเครื่องมือระยะสั้นมักจะถูกเปลี่ยนไปใช้เครื่องมือการผลิตโดยมีการเปลี่ยนแปลงการออกแบบเพียงเล็กน้อย ชิ้นส่วนที่ได้รับการออกแบบโดยใช้เครื่องมือที่ทนทานตั้งแต่เริ่มต้น บางครั้งไม่สามารถผลิตซ้ำได้ในอะลูมิเนียมในเชิงเศรษฐกิจเลย
การขึ้นรูปเม็ดมีดและการขึ้นรูปแบบทับเป็นกระบวนการที่รวมวัสดุสองชนิดขึ้นไปเข้าไว้ในส่วนประกอบที่ขึ้นรูปชิ้นเดียว แต่จะแตกต่างกันโดยพื้นฐานในสิ่งที่วัสดุรองห่อหุ้มและวิธีการจัดลำดับกระบวนการ ความเข้าใจ ความแตกต่างระหว่างการขึ้นรูปเม็ดมีดกับการขึ้นรูปมากเกินไป เป็นสิ่งจำเป็นสำหรับการเลือกกระบวนการที่เหมาะสมในการออกแบบชิ้นส่วนที่มีวัสดุหลายชนิด
ใน แทรกการปั้น ซึ่งเป็นส่วนประกอบที่ขึ้นรูปไว้ล่วงหน้า ซึ่งโดยส่วนใหญ่แล้วจะเป็นส่วนที่เป็นโลหะ เช่น น็อตทองเหลืองเกลียว หมุดเหล็ก หน้าสัมผัสทางไฟฟ้า หรือฉากยึดโลหะที่มีการประทับตรา จะถูกใส่เข้าไปในโพรงแม่พิมพ์ก่อนการฉีด จากนั้นพลาสติกหลอมเหลวจะถูกฉีดไปรอบๆ เม็ดมีด และห่อหุ้มไว้ในขณะที่พลาสติกแข็งตัว ผลลัพธ์ที่ได้คือส่วนประกอบชิ้นเดียวที่เม็ดมีดโลหะถูกติดตั้งอย่างถาวรและแม่นยำภายในชิ้นส่วนพลาสติก โดยที่พลาสติกไหลเข้าไปในรอยตัดด้านล่างหรือผ่านรูในเม็ดมีดเพื่อสร้างลูกโซ่เชิงกลที่ต้านทานการดึงออกและโหลดแรงบิด
การขึ้นรูปแบบเม็ดมีดจะใช้ในทุกที่ที่ชิ้นส่วนพลาสติกต้องการคุณสมบัติเชิงกลของโลหะที่ส่วนต่อประสานเฉพาะ เช่น การเชื่อมต่อแบบเกลียวที่ต้องทนทานต่อการประกอบและการถอดชิ้นส่วนซ้ำๆ ขั้วไฟฟ้าที่ต้องมีการนำไฟฟ้า พื้นผิวแบริ่งที่ต้องการความแข็งที่พลาสติกไม่สามารถให้ได้ กระบวนการนี้ช่วยลดการใส่เม็ดมีดโลหะแบบกดพอดีหรืออัลตราโซนิก ซึ่งช่วยลดต้นทุนการประกอบและปรับปรุงความสม่ำเสมอของความแข็งแรงในการดึงออก
ใน การปั้นมากเกินไป โดยจะวางซับสเตรตพลาสติกที่ขึ้นรูปไว้ก่อนหน้านี้ (ชิ้นส่วนที่ฉีดครั้งแรก) ลงในแม่พิมพ์ที่สอง และวัสดุเทอร์โมพลาสติกตัวที่สอง ซึ่งโดยทั่วไปคือ TPE, TPU หรืออีลาสโตเมอร์ที่นิ่มกว่า จะถูกฉีดไปรอบๆ พื้นผิวที่กำหนดของซับสเตรต พลาสติกทั้งสองชนิดจะเกาะติดกันทางเคมี (ผ่านความเข้ากันได้ของวัสดุและสภาวะการประมวลผล) หรือโดยกลไก (ผ่านรูปทรงที่ประสานกัน) ที่ส่วนต่อประสานของพวกมัน
การปั้นทับถูกนำมาใช้เพื่อเพิ่มพื้นผิวด้ามจับแบบสัมผัสนุ่มให้กับตัวเรือนที่แข็งแรง (เครื่องมือไฟฟ้า ที่จับอุปกรณ์ทางการแพทย์ อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค) เพื่อสร้างส่วนประกอบที่สวยงามแบบสองสีหรือสองวัสดุ เพื่อเพิ่มคุณสมบัติการปิดผนึกที่เป็นไปตามข้อกำหนดให้กับชิ้นส่วนโครงสร้างแข็ง และเพื่อรวมการลดแรงสั่นสะเทือนหรือการกันกระแทกเข้ากับพื้นผิวที่แข็ง ด้ามจับแบบนุ่มบนด้ามจับแปรงสีฟัน กล่องยางของเครื่องสแกนมือถือ และด้ามจับดูโรมิเตอร์แบบคู่ของเครื่องมือผ่าตัด ล้วนแต่เป็นส่วนประกอบที่ได้รับการขึ้นรูปมากเกินไป
| คุณสมบัติ | ในsert Molding | Overmolding |
|---|---|---|
| วัสดุรอง | โลหะ เซรามิก หรือส่วนประกอบสำเร็จรูป | ที่rmoplastic elastomer or second plastic |
| ลำดับกระบวนการ | ในsert placed in mold → plastic injected around it | ฉีดพลาสติกครั้งแรก → ถ่ายโอนไปยังแม่พิมพ์ที่สอง → ฉีดวัสดุที่สอง |
| ประเภทพันธบัตร | อินเตอร์ล็อคเชิงกล (พลาสติกไหลเข้าสู่รูปทรงเม็ดมีด) | พันธะเคมีและ/หรือลูกโซ่เชิงกลระหว่างพลาสติกสองชนิด |
| วัตถุประสงค์หลัก | ในtegrate metal function (threads, conductivity, hardness) | เพิ่มสัมผัสที่นุ่มนวล สี การปิดผนึก หรือการลดแรงสั่นสะเทือน |
| ข้อกำหนดด้านเครื่องมือ | แม่พิมพ์เดี่ยวพร้อมฟิกซ์เจอร์โหลดเม็ดมีด | แม่พิมพ์สองแบบ (การฉีดขึ้นรูปครั้งแรก) หรือเครื่องจักรสองช็อต |
| การใช้งานทั่วไป | ขั้วต่ออิเล็กทรอนิกส์ ตัวเรือนแบบเกลียว อุปกรณ์ทางการแพทย์ | ที่จับเครื่องมือไฟฟ้า อุปกรณ์จับยึดทางการแพทย์ กล่องใส่ผลิตภัณฑ์สำหรับผู้บริโภค |
ที่ choice between the two processes is driven by what problem the secondary material is solving. If the requirement is structural — threaded connection, electrical interface, bearing surface — insert molding is the answer. If the requirement is ergonomic or tactile — soft grip, sealing lip, color break — overmolding is correct. In some components, both processes are used simultaneously: a medical device handle may overmold a soft grip onto a rigid substrate that itself contains brass insert threads for assembly — a three-material, two-process single component.
การควบคุมคุณภาพในการผลิตพลาสติก ดำเนินการในสามระดับ: การตรวจสอบวัสดุขาเข้า การตรวจสอบระหว่างกระบวนการ และการตรวจสอบชิ้นส่วนขาออก แต่ละระดับจะจัดการกับโหมดความล้มเหลวที่แตกต่างกัน และเมื่อรวมกันแล้วจะก่อให้เกิดระบบการจัดการคุณภาพที่จะกำหนดว่าผลิตภัณฑ์ที่ขึ้นรูปตรงตามข้อกำหนดเฉพาะหรือไม่
คุณสมบัติของเรซิน — ดัชนีการไหลของของเหลว (MFI) ปริมาณความชื้น สี และการตรวจสอบย้อนกลับของล็อต — จะต้องได้รับการตรวจสอบเทียบกับข้อกำหนดเฉพาะของวัสดุก่อนเริ่มการผลิต ความแปรผันของ MFI ±10–15% จากข้อกำหนดที่กำหนดอาจทำให้เกิดการเติม การจม และการเปลี่ยนแปลงมิติในชิ้นส่วนที่ขึ้นรูปอย่างมีนัยสำคัญ ปริมาณความชื้นเป็นสิ่งสำคัญสำหรับวัสดุดูดความชื้น: ไนลอน, PC, PET และ ABS ดูดซับความชื้นในบรรยากาศ และต้องทำให้แห้งจนถึงระดับความชื้นที่ต่ำกว่าที่กำหนด (โดยทั่วไปคือ 0.02–0.15% ขึ้นอยู่กับวัสดุ) ก่อนทำการขึ้นรูป การใช้เรซินดูดความชื้นที่ยังไม่แห้งจะทำให้เกิดรอยกระจาย ฟองอากาศ และน้ำหนักโมเลกุลที่ลดลง ซึ่งเป็นข้อบกพร่องที่ไม่สามารถแก้ไขได้ด้วยการกด
เครื่องฉีดขึ้นรูปสมัยใหม่จะเก็บข้อมูลกระบวนการต่างๆ เช่น ความดันในโพรง อุณหภูมิหลอมเหลว โปรไฟล์ความเร็วการฉีด เวลาในการทำความเย็น แรงยึด ในแต่ละรอบ การควบคุมกระบวนการทางสถิติ (SPC) ที่ใช้กับพารามิเตอร์กระบวนการหลักจะระบุการเบี่ยงเบนก่อนที่จะทำให้เกิดข้อบกพร่องมากกว่าที่จะเกิดภายหลัง เซ็นเซอร์ความดันในโพรง — ทรานสดิวเซอร์เพียโซอิเล็กทริกที่ติดตั้งในแม่พิมพ์ — ให้ผลป้อนกลับโดยตรงเกี่ยวกับสภาพการบรรจุและการบรรจุภายในแม่พิมพ์ ซึ่งสัมพันธ์กับคุณภาพของชิ้นส่วนอย่างน่าเชื่อถือมากกว่าการใช้แรงดันบาร์เรลเพียงอย่างเดียว ชิ้นส่วนที่ผลิตในรอบที่ความดันในโพรงเบี่ยงเบนไปจากหน้าต่างกระบวนการที่กำหนดไว้ จะถูกคัดแยกโดยอัตโนมัติโดยเครื่องแยกชิ้นส่วนก่อนถึงพื้นที่ตรวจสอบ
ที่ quality management framework behind these methods depends on the end market. ISO 9001 is the baseline quality management system for general industrial molding. IATF 16949 (formerly TS 16949) is required for automotive supply chain participation and adds control plan, FMEA, and MSA requirements beyond ISO 9001. ISO 13485 governs medical device manufacturing and adds design control, traceability, and sterile supply chain requirements. FDA 21 CFR Part 820 applies to medical devices sold in the US market. For medical and automotive molders, the quality system is not a differentiator — it is the entry requirement. Buyers in these sectors audit the quality system before approving a new molder, and annual surveillance audits maintain that approval throughout the supply relationship.
